Сел аккумулятор: как неправильное прикуривание может повредить электронику
Утро. Мороз. Вы поворачиваете ключ — и вместо бодрого «вжжж» слышите жалкое «тик-тик-тик». Аккумулятор мёртв. На градуснике минус двадцать, до работы ехать полчаса, а сосед по стоянке уже кивает: «Щас прикурим, не переживай». Он достаёт из багажника провода — обгоревшие, с треснувшей изоляцией и крокодилами, которые держатся на честном слове. И вот тут начинается то, что в девяти случаях из десяти заканчивается не заведённым мотором, а сгоревшим блоком управления двигателем.
За годы в автодиагностике я видел десятки машин, которым «помогли» прикурить. Часть из них приехала на эвакуаторе — не потому что аккумулятор, а потому что после прикуривания перестал работать блок ABS, вырубилась приборная панель, заглючил иммобилайзер. Одна ошибка с проводами — и вместо 3000 рублей за новый аккумулятор вы получаете 30000 за блок управления. Давайте разберёмся, как прикуривать так, чтобы машина осталась живой.
Почему прикуривание вообще опасно для электроники
Современный автомобиль — это не просто мотор и колёса. Это сеть из десятков электронных блоков, которые общаются между собой по шинам CAN, LIN, FlexRay. Блок управления двигателем, блок ABS, подушки безопасности, климат-контроль, мультимедиа — всё это подключено к бортовой сети и рассчитано на работу в диапазоне 12–14,4 вольта.
Когда вы прикуриваете, вы подключаете одну бортовую сеть к другой. И в момент подключения может произойти скачок напряжения — резкий, короткий, но мощный. Электроника не любит скачков. Особенно чувствительны к ним блоки управления двигателем (ЭБУ), модули ABS и различные CAN-шины. Скачок в 20–30 вольт на долю секунды — и транзистор в блоке сгорает. Вы даже не заметите искру. Просто потом машина не заведётся, а сканер покажет «нет связи с ЭБУ».
Пять ошибок, которые убивают электронику
Ошибка 1. Перепутали плюс и минус. Классика. Красный провод на минус, чёрный — на плюс. Искра, хлопок, сгоревший предохранитель — если повезёт. Если не повезли — сгоревший диодный мост генератора или блок управления. На некоторых машинах переполюсовка убивает сразу несколько блоков, и ремонт встаёт в 50–100 тысяч. Удивляюсь, как часто это происходит — провода цветные, клеммы маркированные, а в спешке и на морозе люди путают.
Ошибка 2. Минус подключают к минусовой клемме разряженного аккумулятора. Это самая распространённая и при этом самая коварная ошибка. Казалось бы — логично: минус к минусу. Но именно при таком подключении создаётся максимальный риск скачка напряжения в момент запуска. Правильный вариант — минусовый провод подключать к «массе» двигателя: кронштейну, блоку цилиндров, любой неокрашенной металлической детали. Так ток идёт напрямую к стартеру, минуя аккумулятор, и скачок напряжения в бортовой сети минимален .
Ошибка 3. Заводят с работающим двигателем донора. Двигатель донора работает, генератор выдаёт 14 вольт. Вы подключаете провода и крутите стартер реципиента. В момент проворота стартер реципиента создаёт огромный ток — 200–400 ампер. Этот ток идёт через генератор донора, и регулятор напряжения генератора может не справиться. Результат — скачок напряжения в сети донора, сгоревший диодный мост, а иногда — выход из строя блоков управления у обеих машин. Правильно: заглушить двигатель донора перед подключением проводов и попыткой пуска .
Ошибка 4. Неправильный порядок подключения и отключения. Есть золотое правило: подключаем плюс первым, минус — последним. Отключаем в обратном порядке — сначала минус, потом плюс. Если начать с минуса, то случайное касание плюсового провода к массе вызовет короткое замыкание. Это может сжечь предохранители, повредить провода, а в худшем случае — оплавить клеммы и вызвать пожар.
Ошибка 5. Провода не держат контакт. Дешёвые провода с тонким медным сердечником и слабыми «крокодилами» — это лотерея. При плохом контакте сопротивление растёт, место соединения греется, а напряжение на стартере реципиента падает ниже 9 вольт. Стартер не может прокрутить, а электроника при попытке пуска получает «грязное» питание с провалами и всплесками. Это один из самых частых причин «заглючившего» ЭБУ после прикуривания.

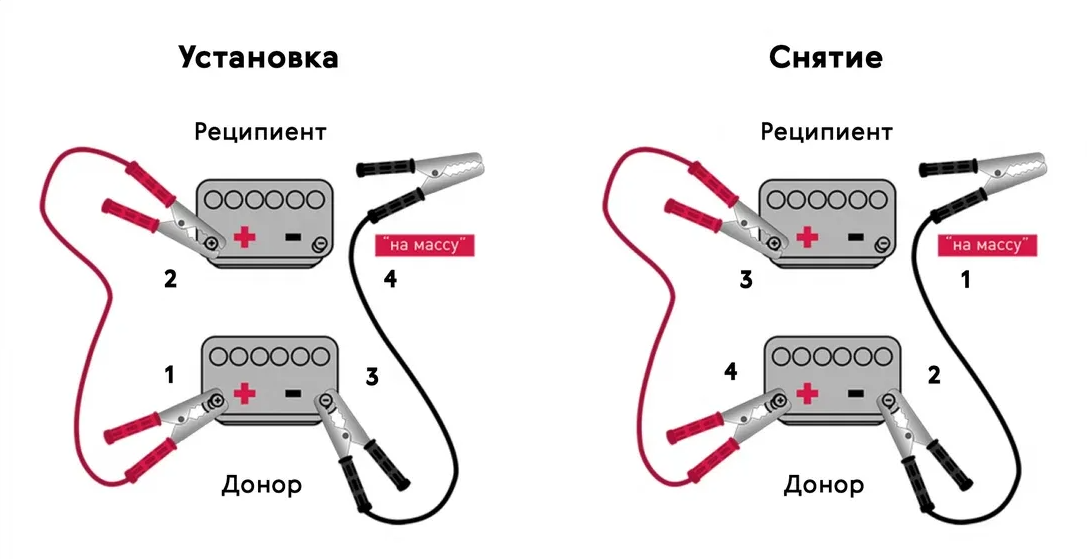

Правильная схема прикуривания
Я опишу пошагово — так, как делаю сам и как учат в технической литературе .
Шаг 1. Заглушите двигатель донора. Выключите зажигание на обеих машинах. Выключите все потребители: фары, печку, магнитолу, обогрев сидений. Закройте двери, чтобы не было паразитных токов.
Шаг 2. Подключите красный (плюсовой) провод к плюсовой клемме донора. Затем подключите другой конец красного провода к плюсовой клемме реципиента.
Шаг 3. Подключите чёрный (минусовой) провод к минусовой клемме донора. Второй конец чёрного провода подключите к массе двигателя реципиента — к неокрашенной металлической детали на блоке цилиндров или кронштейне. Не подключайте минус к минусовой клемме разряженного аккумулятора.
Шаг 4. Подождите 3–5 минут. Разряженный аккумулятор немного подзарядится от донора, и напряжение в сети реципиента поднимется. Это снизит скачок в момент пуска.
Шаг 5. Попытайтесь завести реципиента. Не крутите стартер дольше 10–15 секунд. Если не завёлся — подождите минуту и попробуйте снова. Если после трёх попыток не получилось — проблема не в аккумуляторе, а в чём-то другом. Продолжать крутить бессмысленно и опасно.
Шаг 6. После запуска дайте двигателю поработать 2–3 минуты на холостых, не отключая провода. Это позволит генератору реципиента войти в режим и стабилизировать напряжение.
Шаг 7. Отключайте провода в обратном порядке: сначала минус с массы двигателя реципиента, затем минус с донора, затем плюс с реципиента, затем плюс с донора.
Кого нельзя прикуривать вообще
Не прикуривайте машины с дизельным двигателем от бензинового. Дизелю нужен больший пусковой ток — 300–400 ампер против 150–200 у бензинового. Аккумулятор бензинового донора просто не потянет, и вы рискуете посадить обе машины .
Не прикуривайте автомобили с гибридной установкой и электромобили — у них высоковольтная батарея, и неправильное подключение может вывести из строя инвертор или модуль управления батареей. Если нужен запуск гибрида — читайте инструкцию, там обычно описана отдельная процедура для 12-вольтового аккумулятора .
Не прикуривайте машину, у которой аккумулятор замёрз. Если электролит превратился в лёд, при подаче тока он может закипеть, корпус может треснуть, а выделяющийся газ — воспламениться. Сначала отогрейте аккумулятор в тёплом помещении .
Альтернатива: пуско-зарядное устройство
Если вы сомневаетесь в проводах, в доноре или в своих навыках — используйте пуско-зарядное устройство (бустер). Это портативный литиевый аккумулятор, который подключается к клеммам и выдаёт нужный ток для пуска. Не нужен донор, не нужны провода длиной три метра, не нужно искать, у кого «прикурить». Бустер стоит от 3 000 до 10 000 рублей, помещается в бардачок и работает 5–7 лет. Для современных машин с чувствительной электроникой — это самый безопасный вариант .
Что делать, если после прикуривания машина глючит
Если после прикуривания на приборке загорелись ошибки, которые раньше не появлялись, — не паникуйте сразу. Часть из них может быть вызвана провалом напряжения при пуске и пропадёт после перезагрузки блока. Попробуйте: выключите зажигание, снимите минусовую клемму аккумулятора на 10–15 минут, затем наденьте обратно. Это сбросит временные ошибки. Если ошибки остаются — нужен визит к автоэлектрику с диагностическим сканером .
Но если после прикуривания машина не реагирует на ключ, не загорается приборная панель, не работает стартер — скорее всего, сгорел какой-то блок. Здесь уже не до самодеятельности. Эвакуатор, сервис, диагностика. И пусть этот счёт будет напоминанием: пять минут правильного прикуривания стоят дешевле, чем пять секунд неправильного.
